本文從智能分析技術出發，通過回顧視頻監控產品的發展歷程，分析了視頻監控產品現狀及發展趨勢，詳細介紹了智能監控產品及其系統結構。
杭州海康威視數字技術有限公司上海分公司
視頻監控的智能化技術簡述
智能化視頻監控技術的發展歷程可分為四個階段，第一階段是從視頻圖像中將運動物體提取出來，第二階段是運用模式識別技術對運動物體進行分類，第三階段是運用目標跟蹤技術獲得運動物體的運動軌跡，第四階段是分析運動物體的行為及身份。
要構建智能視頻監控系統，必須進行復雜的背景建模、模式識別、目標跟蹤等一系列工作，在智能視頻監控系統中，智能算法的優劣直接決定了系統的性能。智能算法有別于運動檢測算法，運動檢測算法主要是判斷場景中是否存在運動目標，并且無法對運動目標進行分類，如光線變化、樹葉搖動均屬于運動物體；智能算法采用背景建模來實現運動物體與背景的分離，避免了環境擾動造成的虛假目標，能可靠地提取運動物體、對運動物體進行分類、獲取運動物體的運動軌跡、分析運動物體的行為及身份。

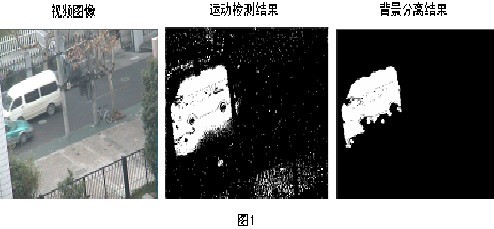

從圖1所示我們可以看到，利用普通的運動檢測方法無法獲得可靠的運動目標信息，提取的運動信息受到圖像噪聲及圖像擾動的干擾，而使用背景建模算法可獲得可靠的運動區域，并具有很高的抗干擾性。所以，背景建模是實現智能視頻監控最基本的技術。
視頻監控產品現狀
視頻監控技術由電視技術發展而來，其核心技術是光電技術，主要產品包括攝像機、監視器、錄像機、視頻電纜等，而視頻矩陣主機是為了滿足監控中控制切換的特殊需求而產生的。
計算機的發明推動了信息化發展，網絡技術的發展進一步推動了計算機的應用，但早期的計算機及網絡無法承載大量的、豐富的視頻信息，所以，視頻監控系統一直以來，采用的是模擬產品。在進入本世紀以后，計算機及網絡技術有了很大的發展，特別是計算機的處理能力、存儲能力有了較大的提高，最根本的還是視頻壓縮技術的發展，使視頻信息可以通過數字的形式被承載，孕育而生的主要產品是硬盤錄像機。硬盤錄像機的推出是視頻監控發展歷程的一次革命，它集錄像、控制、報警聯動、回放等功能于一身。
在國際標準化組織和互聯網應用的共同推動下，TCP/IP已成網絡通信的技術標準，基于IP網絡的視頻監控在近幾年來發展迅猛，產生了網絡硬盤錄像機、視頻編解碼器等視頻監控產品。這些產品將豐富的、大量的視頻信息轉化成數字，用于存儲、傳輸。通過網絡承載的視頻數據得到了更廣泛的應用，可以將視頻數據嵌入到業務系統（如GIS系統、指揮調度系統、遙測系統等），也容易與其他安防子系統進行集成（如報警子系統、門禁子系統、出入口控制子系統等）。另外，接入網絡的計算機客戶端或IE瀏覽終端均可方便地監視實時圖像或查看歷史圖像。綜上所述，視頻監控IP網絡化監控的主要產品是網絡硬盤錄像機和視頻編解碼器。
視頻監控產品的發展趨勢
隨著技術的進步和市場需求，就已有的產品，如網絡硬盤錄像機、視頻編解碼器等，會向高分辨率、高路數及面向特定應用的專業化產品發展。目前，就整個IP網絡監控系統來說，已產生了相關延伸產品，如向前延伸的網絡攝像機、網絡快球等等，向后延伸的NVR、網絡存儲設備等。這些產品是否適用，主要取決于具體的應用需求。筆者認為，使用延伸產品構建IP網絡監控系統，必然需要經歷一個漸進的過程，特別是使用集中式的網絡存儲，因?yàn)橐曨l監控中的數據管理與普通數據業務中的數據管理存在很大的差異。
目前的視頻監控系統，多數只用于事后追溯，但越來越多的應用需要具備事前追蹤的作用，那么對于具備相當規模的系統，無論是以光電技術為主的模擬視頻監控系統，還是以IT技術為主的IP網絡視頻監控系統，如要達到事前追蹤的作用，絕大多數的系統通常采用報警子系統或采用視頻運動檢測等方式。無論采用哪種方式，均有一定的局限性，如對于一些公眾場合，如銀行的營業廳、車站、碼頭等等，因無法提取、分析移動目標物體，所以不能產生有效的報警，只能采用人工識別、跟蹤的方式來監視可疑目標，這對于大系統來說，需要花費大量的人力、物力才能達到，而基于人本身的缺陷，如長時間面對監控畫面，容易產生疲勞，導致集中注意力，造成人為監控的可靠性不高。所以要真正達到可靠地進行事前追蹤，只有智能技術才能滿足要求。所以，具有智能功能的視頻監控產品是一個重要的發展趨勢。
智能監控產品

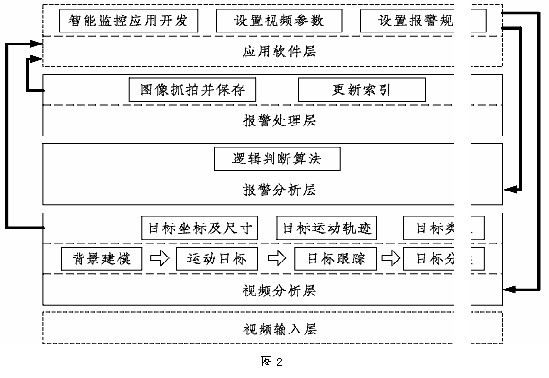

智能監控系統構建于智能產品的基礎上，圖2所示的是一個智能監控系統的體系結構。
在智能監控系統體系結構中，最核心的技術在于視頻分析層，它提取了運動目標的坐標和尺寸，獲取了運動軌跡和目標類型，這些數據可直接送給應用層，在應用層上，可實現人數統計、車輛數統計、場景內的擁擠程度分析、目標物體的行為分析等等智能功能。應用層通過設置報警規則，如劃警戒線、設置警戒區域等，可實現基于視頻的周界防范等應用。
在產品化方面，視頻分析層、報警分析層、報警處理層，一般嵌入在前端視頻接入設備中，如網絡硬盤錄像機、視頻編碼器、IP攝像機、IP快球等，應用層在后臺實現，根據具體應用要求實現相應的智能功能。
綜上所述，智能化產品是嵌入在目前的視頻監控產品中，后臺的軟件開發出基于特定要求的智能功能，從而構建滿足需求的智能監控系統。
結束語
具有智能分析的監控系統，其重要的衡量指標是目標分類準確率和事件報警準確率。智能行為分析是智能監控的一個方面，其他還有人臉識別、車牌識別等智能技術，其技術原理與產品形態均類似，但在智能算法上有各自的特點。
我們相信，不久的將來，我們會看到越來越多的智能化監控系統，幫助我們能更好地發揮監控系統的作用。
