本市視頻安防監控系統視頻圖像文字標注要求
本要求規定了本市視頻安防監控系統所使用的視頻圖像及利用這些系統（或其它方式）采集到的圖片進行文字標注的內容和方法。
本要求適用于視頻安防監控系統的圖像、圖片的信息標注。
指視頻安防監控系統中，用以區分各監控目標所屬區域。
指視頻安防監控系統中，需要監控的對象、區域或部位。
指圖像或圖片生成顯示的時間。
視頻圖像文字標注應能明確區分?jǐn)z像機監控的物理區域及監視目標，一個視頻監控系統中不應出現相同的文字標注。
標注時，應采用16×16點陣簡體中文漢字(字符集采用GB 18030-2000《信息技術 信息交換用漢字編碼字符集 基本集的擴充》)和數字、字母、符號標注。個別無法用中文標注的情況，可采用圖片鑲嵌的方式標注。
漢字要求字體為標準宋體，正方形，無空心、下劃線、粗體等修飾，采用白色或能自動與背景圖像顏色進行高對比反差，以清晰顯示字符內容的顏色。字符標注要求100%透明，即除了組成字符的點線圖案外，字符空白處能正常顯示原圖像、圖片的信息。
標注用漢字標準大小宜為圖像或圖片長和寬中較短邊的1/15，要求誤差不超過文字標準大小的1/20。
小號漢字大小為標準漢字大小的2/3。
半角符號高度與漢字一致，寬度為漢字的一半，字間距為0。
未特別注明時，標注內容均采用上述標準漢字尺寸。
標注區域不應對圖片、圖像關注信息遮擋，如果有遮擋，應調整攝像機監視位置或有效畫面。
標注內容應包含各物理區域、各監視目標、設備編號以及屬性描述等，要求能統一、簡潔標明所屬物理區域及監視目標等信息。
完整標注格式為“（序號+物理區域）+（序號+監視目標）+攝像機編號+攝像機屬性”。
對于“物理區域”劃分單一，且不存在不可界定性的，可不標注。
視頻圖像文字一般為中文字符、英文字符及數字。
所有文字中包含數字的，對于總數為個位數的數字，應以數字1、2、3……表述，對于總數為十位數的數字，應以數字01、02、03……表述，對于總數為百位數的數字，應以數字001、002、003……表述。
基本文字標注一般由兩部分組成，為“物理區域+監視目標”。
根據上海市地方標準，基本文字標注應優先依據配置表中的表述。
以校園視頻監控系統文字標注為例，依據《重點單位重要部位安全技術防范系統要求 第6部分：校園、幼兒園》（DB31/329.6），文字標注舉例如下：
A. 物理區域
1) 高校
校園；停車場、停車庫；廣播中心、電視中心、網管中心；電化教室、電腦室；公寓樓、宿舍樓；行政樓、教學樓、科研樓；校醫急診、校醫門診；會場、餐廳、食堂、圖書館、體育館、體育場；制高點；檔案室；涉密實驗；軍品試驗；管制品；危險品；監控室等。
2) 中小學、幼兒園
校園；宿舍樓；行政樓、教學樓；會場、食堂、圖書館、體育場、體育館；監控室等。
B. 監視目標
主出入口、次出入口、出入口、樓梯口；周邊環境；通道、周界；電梯廳、電梯轎廂等。
以金融單位（現金）營業場所視頻監控系統文字標注為例，依據《重點單位重要部位安全技術防范系統要求 第3部分：金融單位》（DB31/329.3）表1，文字標注舉例如下：
A. 物理區域
無
B. 監視目標
室外院落：臨街周邊、院落周界、室外出入口（指獨立院落與外界相通的出入口）；室外通道、室外區域
運鈔過程：運鈔車位、運鈔線路、運鈔交接
各出入口：出入口、主出入口、次出入口、消防出入口、通勤出入口
客戶區域：營業廳、營業廳全景、客戶通道、客戶區域；接待臺、一米線、等候區、展示區、洽談處、回單箱
現金客戶：現金客戶、票據傳遞、交接窗口
現金內部：現金全景、防尾隨門；現金操作、現金清分、現金清點、現金捆鈔；暫存室、憑證室
對公業務：對公全景；對公客戶、對公操作；理財室、洽談室
辦公場所：內部出入口（指營業場所客戶區域與辦公區域的交界處）、辦公通道、辦公區域；財務室、檔案資料室、圖像調閱室
大堂自助：大堂ATM客戶面部、大堂ATM客戶操作；網銀操作
自助設備：自助街面、自助出入口、自助全景；客戶面部、客戶操作、ATM出鈔口；清機房、非現設備（指備轉賬、開卡等功能的非現金自助服務設備處）
其它區域：樓梯口、電梯廳、自動扶梯、電梯；監控室、安防控制室、安防設備間、計算機機房、數據機房
注：金融單位項目驗收時需提交驗收圖像光盤的項目，還應符合以下要求：
1、 圖像文件大小應在10s－20s之間。
2、 圖像內容應包含測試人員動態的場景模擬音視頻信息。
3、各圖像文件應分別對應放置在光盤文件根目錄所對應的文件名下，文件名應與上述所規定的室外院落、各出入口、客戶區域等一致。
各物理區域、監視目標順序的前置描述序號，格式為“序號+物理區域+序號+監視目標”。序號表述方式為：“主、次”；“東、南、西、北”；“1#、2#、3#……”。
以校園為例：校區主出入口、校區次出入口等。
以金融為例：主出入口、次出入口、自助出入口等。
文字標注樓層序號為監視目標前置序號，格式為“物理區域+樓層+監視目標”，樓層命名為：B2、B1、F1、F2……，夾層用“+”表示。電梯樓顯文字標注還應具有上下行的標識，應置于設備屬性的最后。
以校園為例：1#教學樓F2通道，1#教學樓F2+，1#教學樓1#電梯F2↑。
同一物理區域、同類監視目標，安裝多臺攝像機排序，一般以數字標注，疊加在文字標注最后。
校園：校區主出入口1、校區主出入口2；1#教學樓F2通道1、1#教學樓F2通道2等。
金融：出入口1、出入口2；現金客戶1、現金客戶2、現金操作1、現金操作2等。
根據攝像機的清晰度，可以分別標注“A”、“B”、“C”,用以表示清晰度等級為D1、720P、1080P。此類可視具體需求予以標注或不標注。
根據攝像機是否可控，可以分別標注“動”、“固”。其中“動”包括帶云臺變焦鏡頭、一體化快球等可通過監控中心控制攝像機方向、角度、變焦、聚焦、光圈等動作的攝像機。其中“固”可不標注。
根據攝像機特性類型，可以分別標注“寬”、“低”、“逆”、“紅”、其它。其中除“紅”（紅外攝像機）外，可不標注。
根據攝像機外殼類型，可以分別標注“槍”、“半”、“球”、其它。此類可視具體需求予以標注或不標注。
根據攝像機安裝位置，可以分別標注“內”、“外”。此類可視具體需求予以標注或不標注。
根據攝像機防護方式，可以分別標注“暴”、“爆”、“輔”、其他。其中“輔”為加熱、排風、雨刷等輔助防護功能。此類可視具體需求予以標注或不標注。
根據攝像機安裝時間，可以分別標注“新”、“舊”。其中，新安裝攝像機可視具體需求予以標注或不標注。
圖像或圖片生成顯示的時間，與北京時間（GMT+8:00）誤差應小于30秒，時間格式形如“YYYY-MM-DD hh:mm:ss”，其中YYYY為4位數字，表示年；MM為2位數字，表示月；DD為2位數字，表示日；hh為2位數字，以24小時制表示小時；mm為2位數字，表示分鐘；ss為2位數字，表示秒。月、日、時、分、秒中數值不足10前置0補齊。如“2007-07-17 15:21:01”。
采用小號字，標注在右上角，與屏上邊緣1個漢字距離，字符串尾與右邊緣1個漢字距離。
文字標注在左下角，與左邊緣、下邊緣均為1個漢字距離。
各物理區域、各監視目標、設備編號為連續標注，屬性描述文字標注應加以括號。
屬性描述文字標注順序：按4.2.5的順序標注，不同類別的附加信息間保持距離為0.5個小字號漢字大小為準。
各物理區域、各監視目標、設備編號文字標注長度一般不多于12個漢字，屬性描述文字標注長度一般不多于7個漢字。

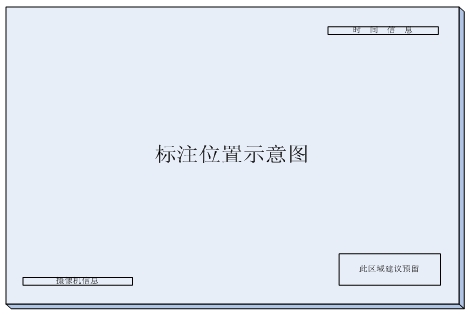

文字標注區域設置，如圖所示。
上海安全防范報警協會
標準制定組
2016年8月16日
